2-Жалбырактар Борбору Ачуучу Эшик Аппараты THY-LD-B

Кыска сүрөттөмө:

Кытайдагы ТОП 10 Лифт тетиктерин экспорттоочу Биздин артыкчылыктар

1.Fast жеткирүү

2.Транзакция башталышы гана, кызмат эч качан бүтпөйт

3.Type: Landing Door Device THY-LD-B

4.Биз сиз каалаган нерсени камсыз кылуу, бул ишеним үчүн кубаныч! Мен сенин ишенимиңди эч качан таштабайм!

Бизге электрондук кат жөнөтүңүз

Продукт чоо-жайы

Продукт тегдери

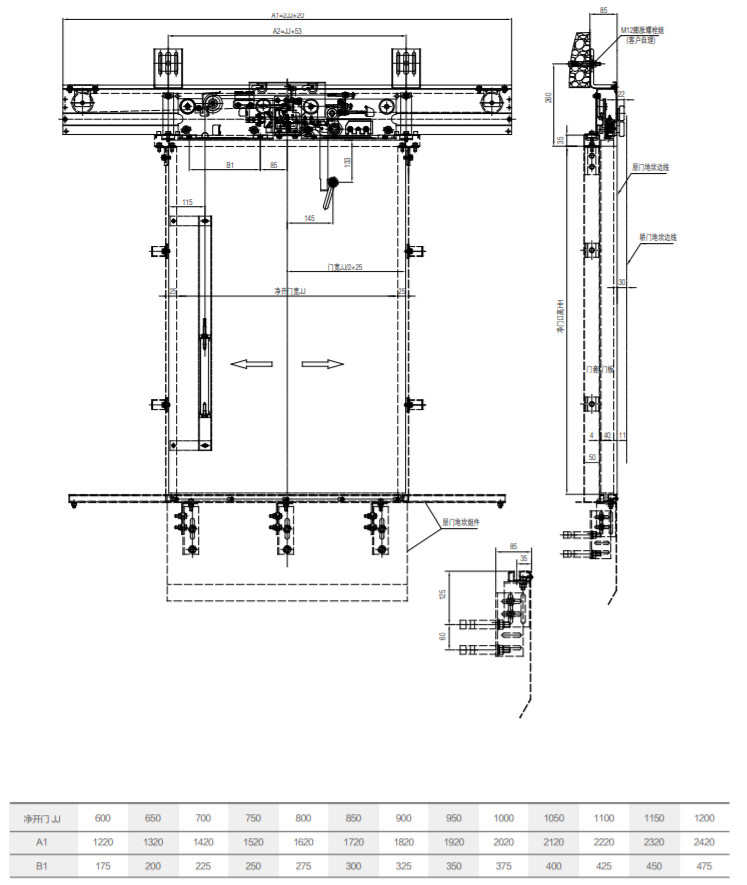

THY-LD-B борбор-бөлүм оор балка конуу эшик аппараттын өзгөчөлүктөрү

1. Кулпуну ачуу ыкмасы эшик панелинин кулпусун ачуу жана 45Kg маятниктин таасири сынагынан өтүү.

2. Эшик оор балка менен жабылууга аргасыз болот, ал эми оор балка жана жетектөөчү түтүк конуучу эшиктин ички тарабына жайгаштырылат.

3. Эшиктин кулпусу Лифтти текшерүү боюнча улуттук борбордун сынагынан өтүп, CE жана CU-TR сертификатын алды.

4. Эшик кулпусунун колдонулуучу чыңалуу: ≤ AC230V, ≤ DC110V.

Аксессуарлар

конуу эшик аппаратты орнотуу ыкмасы

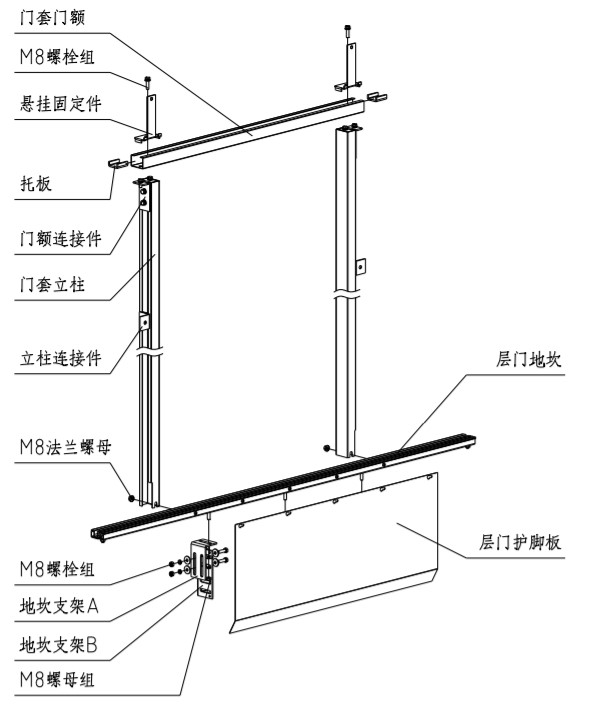

1. Силл жана эшик капкагын орнотуу

1.1. Көтөргүчтүн өлчөмүнө жараша босогонун кирүү жана чыгуу абалын аныктоо; босогонун ортосун кире жана чыгуунун борборуна окшош кылып тууралап, босогонун ортосун белгилеңиз; силлдин деңгээлин 1/1000ден аз кылып тууралоо; Суу көтөргүчкө кирбеши үчүн бет.

1.2. Эшик капкагы мамычасын жана эшик капкагын эшигин бириктирүүчү бөлүктөрү менен чогултуп, илинип турган бекитүүчү бөлүктөрүн орнотуңуз; эшикти босогого коюу, эшиктин капкагын мамычанын вертикалдуулугун 1/1000ден аз кылып тууралоо; эшиктин капкагынын борбору кире бериш жана чыгуунун борборуна шайкеш келет. эшик капкагын төмөнкү чеке тегиздигинин өлчөмү жана босогонун үстүнкү тегиздиги таза эшик бийиктиги болуп саналат. Жөнгө салуу аяктагандан кийин, M8 фланец гайкасын бекитиңиз. Өлчөмдү тууралагандан кийин, мамычанын туташтыргычын дубалга бекитиңиз.

1.3. Эшиктин манжасынын коргоочусун босогого бекитиңиз.

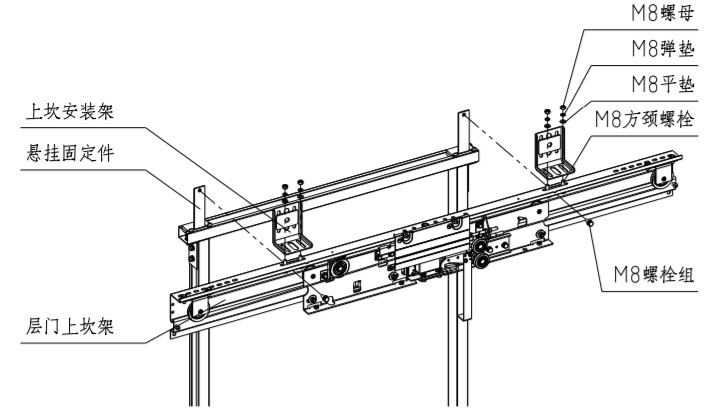

2. Конуу эшигинин түзүлүшүн орнотуу

2.1. Конуу эшигинин үстүңкү босого алкагын асма бекитүүчү бөлүгүнүн төмөнкү учундагы тикенек менен тегиздеп, үстүнкү босогонун рамкасын жана конуучу эшиктин асма бекитүүчү бөлүгүн M8*20 болт тобу аркылуу бекитиңиз.

2.2. Үстүнкү босого монтаждоо алкагын көтөргүчтүн дубалына кеңейтүүчү болттор же дубал аркылуу өтүүчү болттор менен бекитиңиз. Үстүнкү босого монтаждоо алкагы жана конуучу эшиктин үстүнкү босогосу M8 чарчы мойнундагы болттор менен туташтырылган.

2.3. Эшиктин ортосун ачык жана кирүү менен чыгуунун ортосун ырааттуу кылуу үчүн конуу эшигинин жогорку босогосун солго жана оңго тууралаңыз.

2.4. Конуу эшигинин түзүлүшүнүн полунун вертикалдуулугун тууралаңыз. Конуу эшигинин түзүлүшүнүн полунун вертикалдуулугун вертикалдуу сызык салуу же унаанын эшигинин босогосун шилтеме катары алуу менен ±0,5 ммге тууралаңыз.

2.5 Төмөнкү кабат эшиктеринде босогонун рамкасын орнотуунун негизги параметрлерин карап чыккандан кийин бардык орнотуу болтторун тартыңыз:

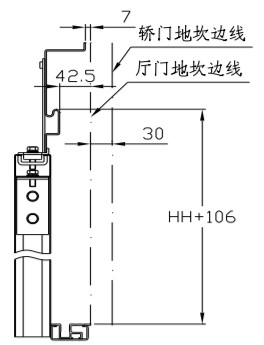

Конуучу эшиктин үстүнкү босогосунун рамасынын бийиктиги: конуучу эшиктин үстүнкү босогосунун рамкасынын жетектөөчү рельсинин үстүнкү бети менен конуучу эшиктин босогосунун ортосундагы аралык HH+106мм;

Конуучу эшигинин үстүңкү босого алкагынын борбору: конуучу эшиктин үстүнкү босогосунун рамкасынын борбору менен кирүү жана чыгуучу борбордун ортосундагы четтөө ±1мм;

Учуу эшигинин жогорку босогонун жетектөөчү рельси менен вагондун эшигинин босогосунун ортосундагы аралык: конуучу эшиктин үстүнкү босогонун жетектөөчү рельси менен конуучу эшиктин босогосунун ортосундагы аралык 42,5 мм, ал эми вагондун эшигинин босогосуна чейинки аралык 72,5 мм.
