Infra Red лифт эшик детектору THY-LC-917
| Продукт аты | Лифттин жарык пардасы |
| Ачык жол | Каптал ачык же ортосу ачык |
| Voltage | AC220V, AC110V, DC24V |
| Диоддордун саны | 17, 32 |
| Нурлардын саны | 94-33 Нурлар, 154-94 |
1. өзүн-өзү текшерүү функциясы менен, Power кутуча шарттуу чыгаруу жана өзүн-өзү текшерүү чыгаруу
2. Германиянын TUV тесттеринен өттү жана тиешелүү эл аралык стандарттарга жооп берет
3. Уктап калуу функциясы, буюмдун иштөө мөөнөтүн узартуу
4. жаңы технологияны кабыл алуу, дат каршылык күчтүү жөндөмү менен PCB, жана талаа көнүү күчтүү жөндөмдүүлүгү, туруктуу жана ишенимдүү
5. Кооз көрүнүшү дизайн, жеңил орнотуу, көпчүлүк бренд лифттерине ылайыктуу
6. Advanced техника жана жабдуулар, ишенимдүү SMT беттик толтуруу ыкмалары
7. Колдонуучулар үчүн NPN/PNP чыгышын (Транзистордун чыгышын) электр менен жабдуу кутусу жок тандай алат
Лифттин жарык пардасы – фотоэлектрдик индукция принцибинде жасалган лифттин эшигинин коопсуздугун коргоочу түзүлүш. Ал бардык лифттерге ылайыктуу жана лифтке кирип-чыгуучу жүргүнчүлөрдүн коопсуздугун коргойт. Лифттин жарык көшөгөсү үч бөлүктөн турат: лифттин кабинасынын эшигинин эки тарабына орнотулган инфракызыл өткөргүчтөр жана кабыл алгычтар жана атайын ийкемдүү кабельдер. Курчап турган чөйрөнү коргоо жана энергияны үнөмдөө муктаждыктары үчүн барган сайын лифттер электр кубатын колдонбой калышты. Жарык пардалардын кээ бир бренддери электромагниттик тоскоолдуктарга каршы иммунитетинин начардыгынан улам электр кутуларын колдонууга туура келет. Бирок, жашыл лифттердин концепциясын жайылтуу менен, электр менен жабдуу кутучалары жок жарык көшөгөлөрү тренд болуп саналат. Анткени 220В 24Вга айландыруу процесси көп энергияны жоготууга милдеттүү.
THY-LC-917 жарык көшөгөсү кадимки жарык көшөгөсүндө CPU башкарылуучу динамикалык сканерлөөчү LED жарык чыгаруучу түтүк менен жабдылган. Тасма түрүндөгү эки түстүү LED жарык көшөгөсүн коргоо аймагынын абалын көрсөтөт, ошондуктан жарык көшөгөсү кадимки коргоо функциясына көбүрөөк визуалдык таасир этет. Гумандуураак.

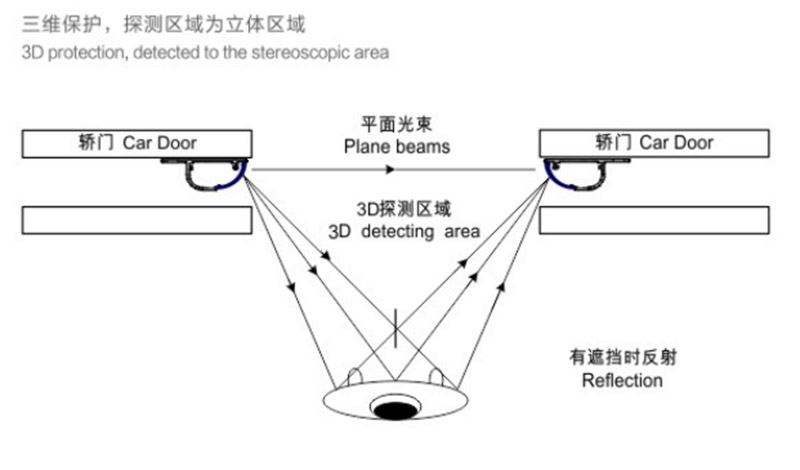

Жарык көшөгөнүн чыгаруучу четинде бир нече инфракызыл нур чыгаруучу түтүктөр бар. MCU көзөмөлү астында чыгаруучу жана кабыл алуучу түтүктөр ырааттуу түрдө күйгүзүлөт, ал эми бир чыгаруучу баштан чыккан жарык көп каналдуу сканерди түзүү үчүн бир нече кабыл алуучу баштар тарабынан кабыл алынат. Бул унаа эшигинин аймагын жогорудан ылдый карай үзгүлтүксүз сканерлөө аркылуу тыгыз инфракызыл коргоочу жарык көшөгөсү пайда болот. Нурлардын кайсынысы болбосун тосулуп калганда, фотоэлектрдик айлануу ишке ашпай тургандыктан, жарык көшөгөсү тоскоолдук бар деп эсептейт жана ошондуктан үзүлүү сигналын чыгарат. Бул үзүлүү сигналы которуу сигналы же жогорку жана төмөнкү деңгээлдеги сигнал болушу мүмкүн. Башкаруу системасы жарык көшөгөсүнөн сигнал алгандан кийин дароо эшикти ачуу сигналын чыгарат жана унаанын эшиги жабылып токтоп, тескери ачылат. Жүргүнчүлөр же тоскоолдуктар эскертүү аймагынан чыгып кеткенден кийин лифттин эшиги коопсуздукту коргоо максатына жетүү үчүн кадимкидей жабылышы мүмкүн. Лифттерде калган адамдардын кырсыктарынан сактаныңыз.
1. Өткөргүчтү жана кабылдагычты мобилдик орнотуу
Жарык көшөгөнүн көчмө монтажы деп жарык пардасынын өткөргүчүн, кабылдагычын же алардын бирөөсүн унаанын эшигине бекитип, унаанын эшиги менен кошо кыймылдатып орнотуу жана колдонуу түшүнүлөт. Кадимки шарттарда өткөргүч жана кабыл алгыч унаанын эшигинин бүктөлүүчү четине бекитилет.
Каптал эшикти орнотуу ыкмасы лифт кабинасындагы жарык көшөгөсүн жана вагондун эшигинин бүктөлүүчү четин бурамалар менен бекитүү болуп саналат.
Борбордук бөлүүчү эшикти орнотуу ыкмасы лифттин кабинасынын эшигинин бүктөлүүчү четине жарык көшөгөсүн бурамалар менен бекитүү болуп саналат.

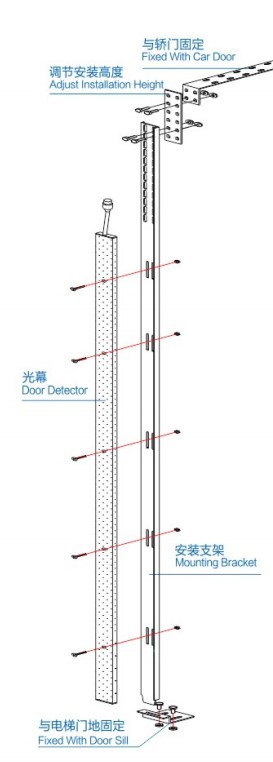

2. Өткөргүчтү жана кабылдагычты туруктуу орнотуу
Жарык көшөгөнүн стационардык орнотулушу деп, унаанын эшигинин босогосунун учуна бекитилген кронштейн аркылуу бекитилген жарык пардасынын өткөргүчүн жана кабылдагычын орнотуу жана колдонуу кирет. Өткөргүч жана кабыл алгыч унаанын эшиги менен кыймылдай албайт.
